Ringlås Stillasdeler: Komponentspesifikasjoner, toleranser og kjøpsveiledning

Tre containere med ringlås-stillas kom på en mandag. På onsdag hadde mannskapet på stedet avvist to av dem - ikke fordi stålet var tynt eller galvaniseringen flekker, men fordi hovedbokbladene ikke ville sitte i rosettene til standardene som allerede sto på stedet. På papiret var det «det samme systemet». I hånden var det skrot.

Det er den daglige virkeligheten med å kjøpe ringlås stillasdeler. Systemet ser universelt ut, men geometrien er proprietær: rosettavstand, spaltebredde, bladprofil og kiletykkelse varierer mellom produsenter, og deler fra to forskjellige forsyningskjeder låses sjelden sammen . Kompatibilitet kommer før pris og før leveringstid. Det som følger er en del-for-del-kikk på hva hver komponent gjør, hvilken dimensjon som avgjør om den passer, og hva som skal sjekkes før en innkjøpsordre signeres.

Ringlås Stillasdeler med et blikk

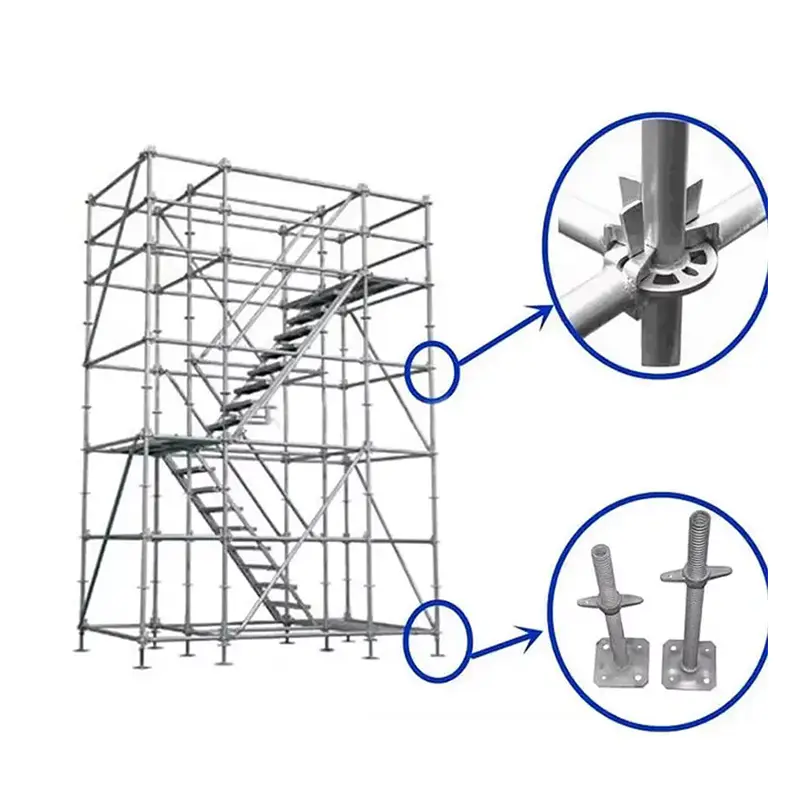

En ringlåsramme settes sammen fra syv funksjonelle grupper. Leverandører selger dem separat, og alle må komme fra samme geometrifamilie.

Sammen med slips, stiger og tåbrett utgjør disse gruppene hele materiallisten - forutsatt at hver linje er bestilt etter en produsents rosettmønster.

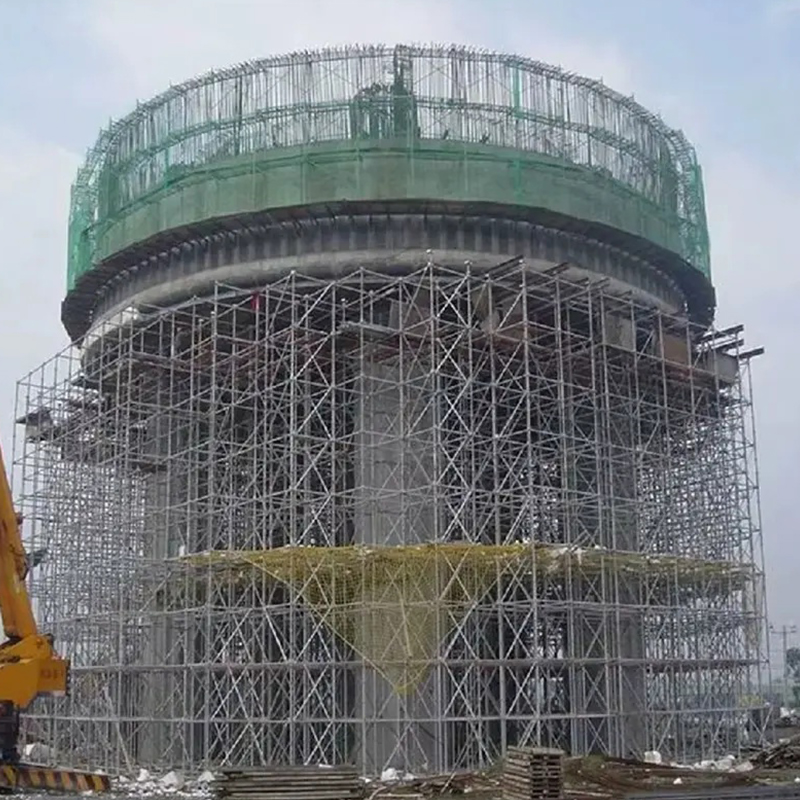

Varmgalvanisert ringlåsstillas for tung infrastruktur Modulært ringlåssystem med kilelås i rosettstil, Q345B stål, varmgalvanisert finish og 8-veis koblinger for bro og industristøtte. Se produkt →

Vertikale standarder: Rosettavstanden setter hele rutenettet

Den vertikale standarden er den bærende delen. Den vanlige ringlåsstørrelsen er 48,3 mm utvendig diameter med 3,2 mm vegg i Q355B stål, med tapp i den ene enden for skjøting og rosetter sveiset med faste intervaller. Versjoner med tunge støttak går opp til 60,3 mm rør.

På de fleste systemer er rosettstigningen 500 mm, og standardlengder går fra 0,5 m til 3,0 m i trinn på 500 mm. Dette enkelttallet angir lengden på hver hovedbok, størrelsen på hver avstiver, avstanden til hver planke og høyden på hver løft. Endre modulen og hele katalogen endres med den.

Hva skal måles når den første pallen lander

• Rosettstigning målt mellom sveisesentre, ikke fra rørenden.
• Sporbredde og bladtykkelse sammen — et 10 mm spor med et 9,5 mm blad er en løs forbindelse.
• Rørdiameter og veggtykkelse med en skyvelære; 48,0 mm rør selges som 48,3 mm oftere enn noen innrømmer.
• Tapplengde og pinnehullsposisjon, fordi en kort tapp gjør en skjøt til en dekorativ skjøt.

Ledger, kiler og rosetter: Forbindelsen bærer lasten

En ringlåsbok er ikke boltet. Det smidde bladet faller ned i et spor i rosetten og en kilestift blir drevet ned for å låse det: ett hammerslag, ingen løse koblinger. Rosetten bærer normalt åtte spor ved 45 grader , slik at hovedbøker møtes i rette vinkler og bukseseler renner av diagonalt fra samme node.

Standard buktlengder er 0,73, 1,09, 1,40, 1,57, 2,07, 2,57 og 3,07 m, og en 2,07 m bukt med 2,0 m heis er den vanligste arbeidskonfigurasjonen. Ringlås er bare en av de fire hovedstillassystemfamiliene ; de andre deler den modulære ideen, men bare ringlås standardiserer selve noden. Kiler er forbruksvarer, så bestill 5–8 % reservedeler i stedet for å oppdage mangelen ved toppheisen. Når du inspiserer, se på blad-til-rør-sveisingen - støpte blader sprekker ved skulderen, smidde blader bøyer seg først og kan oppdages før de svikter.

Diagonal Braces: The Part That Keeps a Bay Square

To standarder og to hovedbøker utgjør et hengsel. Bøylen er det som gjør den til en triangulert struktur. Avstivere er vanligvis 48,3 x 2,5 mm rør med faste eller svingbare hoder dimensjonert til buktens bredde og løftehøyde sammen – en 2,07 x 2,0 m avstiver passer ikke til en 2,57 m bukt.

Designpraksis er normalt full buktavstivning i bunnløftet, deretter avstivet bukter med intervaller på tvers av hver side, med planavstivning på båndnivåer. Det nøyaktige mønsteret tilhører designerens tegning, men den delen som går galt er vanligvis rekkefølgen: hovedbøker talt, bukseseler glemt.

• Bekreft at støtten samsvarer med både buktlengde og løftehøyde, ikke bare bukten.
• Sjekk hodestiftens diameter mot rosettsporet; underdimensjonerte pinner vibrerer ut.
• Avvis buede rør - en 20 mm bue trekker bukten ut av loddet mens den låses.

Jekkbaser, U-hoder og bunnen av lastebanen

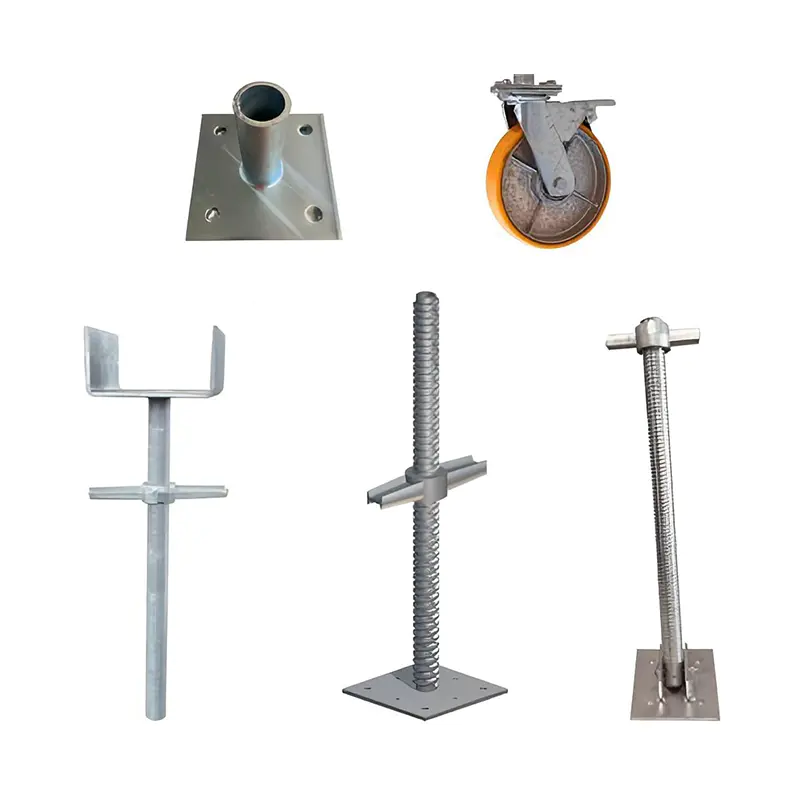

En justerbar basejekk er en solid skrue, vanligvis 38 mm i diameter og 600 mm lang, sveiset til en 150 x 150 x 8 mm plate med omtrent 300 mm brukbar justering. Denne justeringen er for utjevning, ikke for å forlenge rammen: kapasiteten faller når skruen forlenges, så hold den synlige gjengen kort og bær platen på et sålebrett som sprer belastningen.

Den samme logikken gjelder på toppen. U-hoder med 150 x 150 mm plater bærer bjelker og forskaling, mens gaffelhoder holder H20-tømmerbjelker på plass. Begge faller inn i toppen av en standard eller på en tapp, så hodet må passe til røret, ikke bare belastningen. Ved levering, sjekk platesveisingen, rull skruen på en flat overflate for retthet, og avvis malte gjenger - maling skjuler sprekker og setter fast mutteren.

Justerbar sokkel for stillas og forskalingsstøtte Gjenget basejekk jevner ut ujevnt underlag, justerer 50–300 mm, støtter 50–100 kN og passer til skivelås, forskaling og standard stillassystemer. Se produkt →

Plattformer, tåbrett og tilbehør de fleste bestillinger glemmer

Stålplanker er vanligvis 320 mm brede med kroker som faller over hovedboken, og hver av dem veier 12–18 kg, noe som gjør dem til en manuell håndteringsbeslutning like mye som en strukturell. Tåbrettene er 150 mm høye; rekkverksstolper og doble koblinger danner kantbeskyttelsen. Sidebraketter utvider plattformen uten å legge til standarder, og det er der mye av produktivitetsgevinsten i et ringlåssystem faktisk kommer fra.

Delene som forsinker overleveringen er nesten aldri hovedmedlemmene. Det er de små: tappstifter, sikkerhetsklemmer, krager, stigeenheter, slipskoblinger og gaffelhoder. Bygg stykklisten vare for vare, én linje per komponent, og mangelen forsvinner.

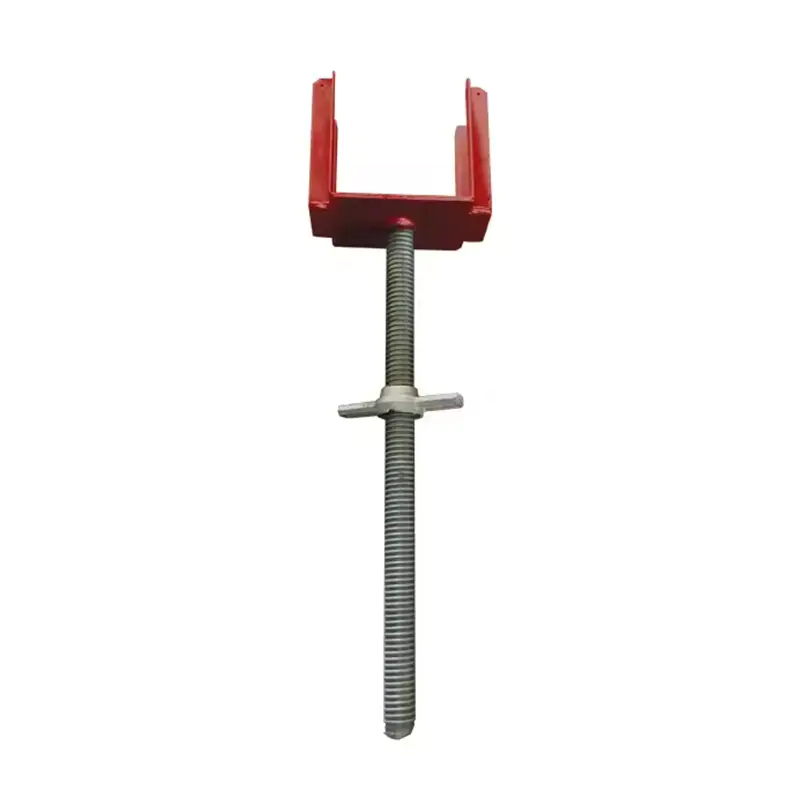

Gaffelhodestøtte for forskalingsribber og bjelker Gaffelhode støtter forskalingsribber og bjelker med ±0,5 mm gjengejustering, Q235/Q345 stål, og varmgalvanisert finish for storskala forskaling. Se produkt →

Stålkvalitet, galvanisering og toleranser: Hva du bør sjekke ved levering

To bestillinger kan se like ut på en lasteliste og oppføre seg svært forskjellig etter to år utendørs. Karakter, veggtykkelse og finish forklarer nesten hele forskjellen.

Standarder gir referansepunktene: EN 12810 og EN 12811 for systemstillaser, BS 1139-5 i det britiske markedet, med arbeidsplattformer som vanligvis er utformet for å laste klasse 3 (200 kg/m²) eller klasse 4 (300 kg/m²). Hyson opplyser at stillasproduksjonen følger ISO 9001, BS 1139 og EN 74 , med sveising til AWS og EN prosedyrer. Sjekk så tre fysiske ting: veggtykkelse ved rørenden, retthet over hele lengden, og sveisesprut inne i røret som vil flise av på plattformen under.

Kjøpe ringlåsdeler: En kort sjekkliste før du bestiller

1. Bekreft rosettgeometrien først – stigning, sporbredde og bladtykkelse – mot systemet som allerede er på stedet.
2. Be om møllesertifikater og en rapport om galvaniseringstykkelse, ikke et fotografi av en pall.
3. Bekreft karakteren del for del: standarder og reskontro i Q355B, planker og tåbrett ofte i Q235.
4. Avtal et reserveforhold for kiler, pinner og klips før frakt, ikke etter første levering.
5. Sjekk pakking og lasting: bunter etter lengde, en lasteplan per container, vekt verifisert mot fakturaen.

Hvis du heller ikke vil kjøre den sjekklisten mot en leverandør du aldri har revidert, send oss dine buktstørrelser, løftehøyder og lasteklasse og vi kommer tilbake med deleliste og tegningssjekk.

Ringlås stillasdeler er enkle gjenstander inne i et utilgivelig system. Match geometrien, match karakter og finish, og tell de små delene i samme rekkefølge - disse tre tingene avgjør om en leveranse blir reist eller returnert.
